PNK Regal 300

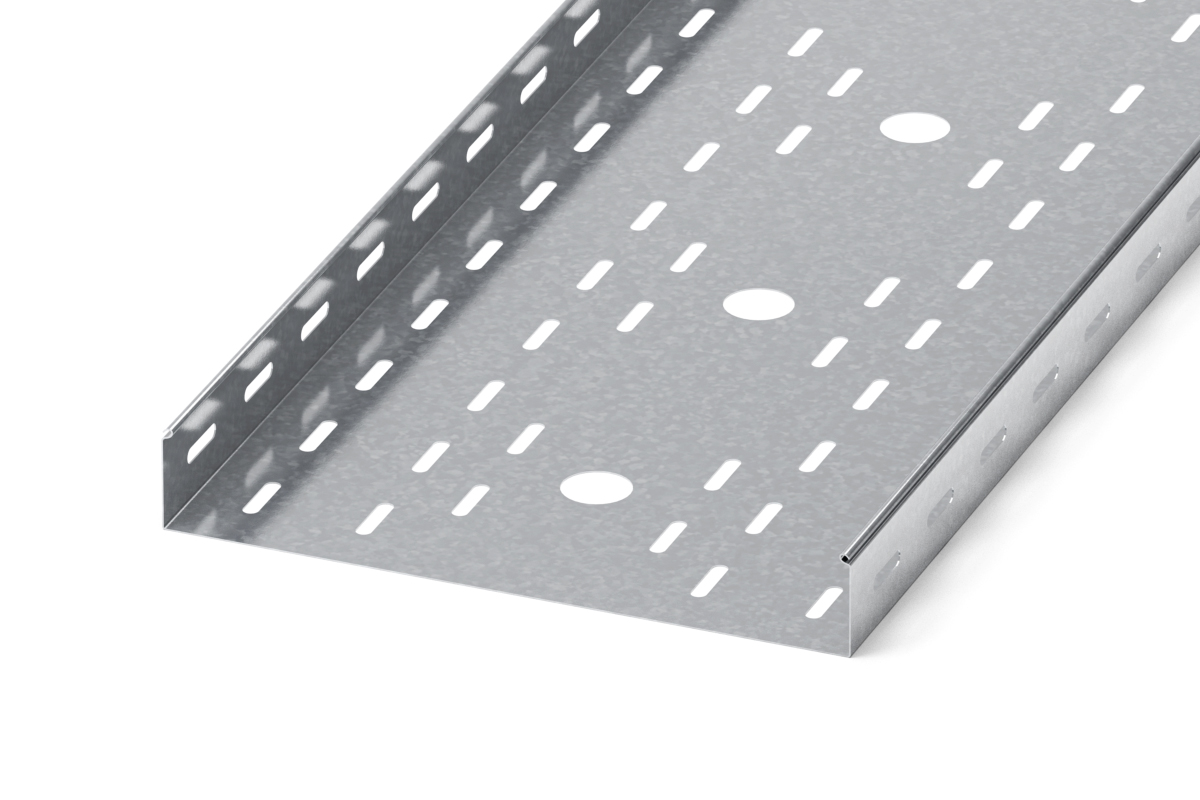

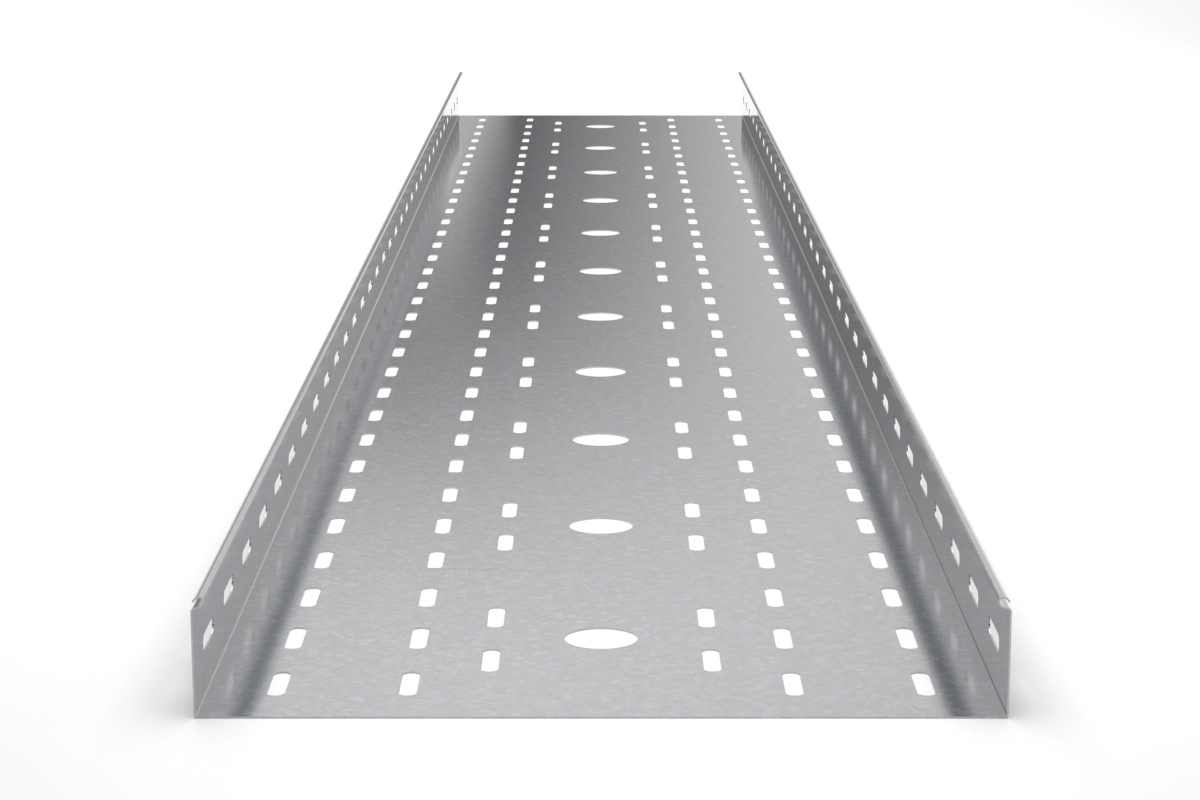

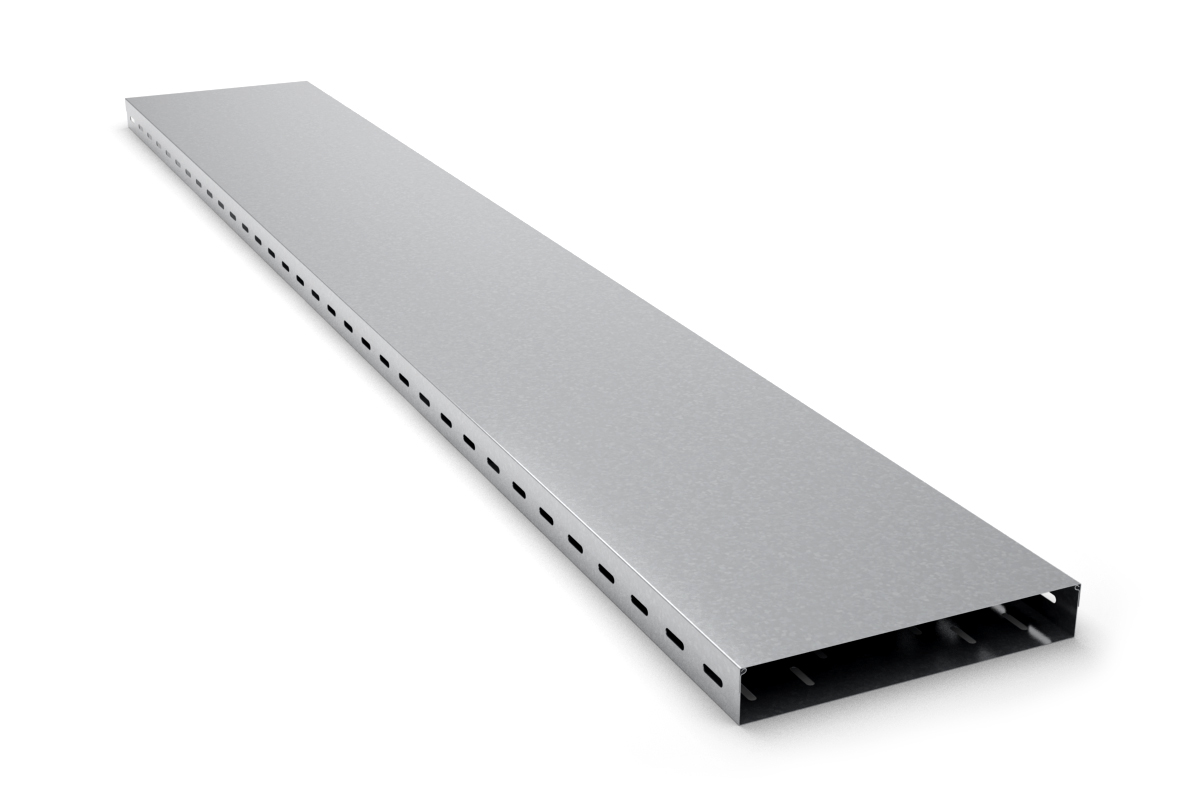

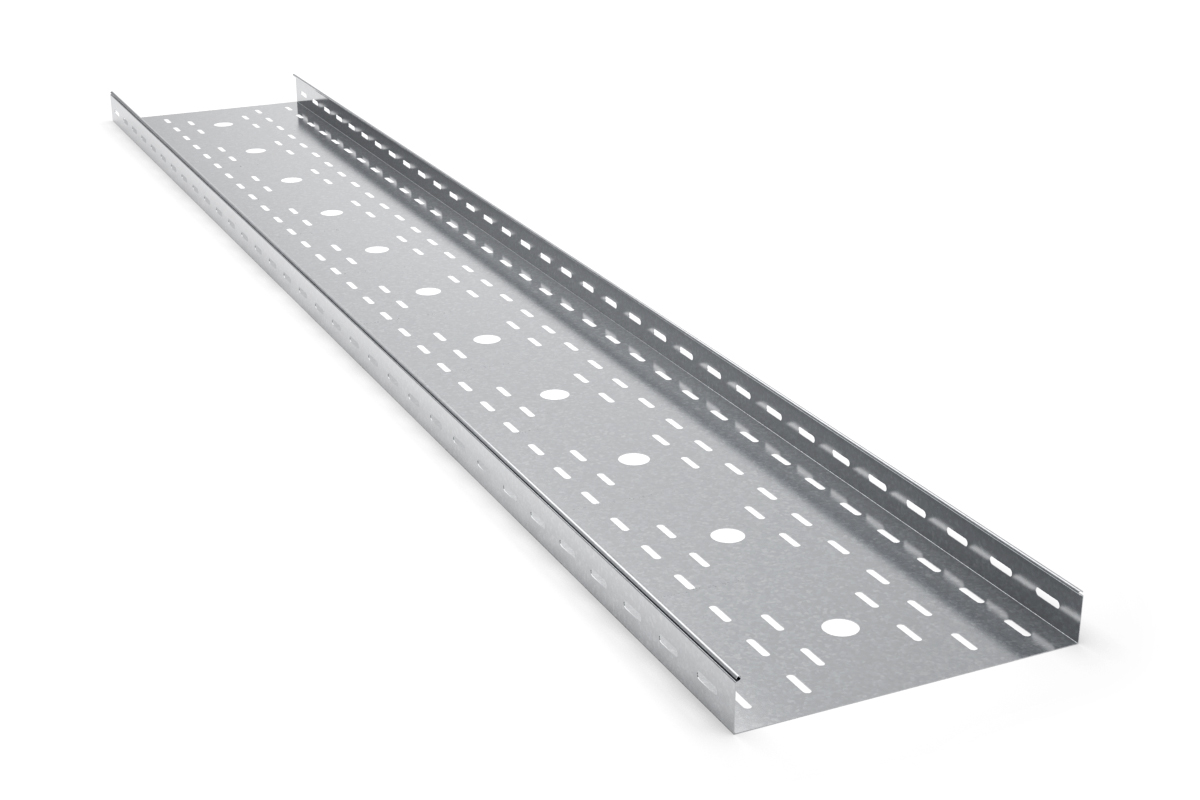

1. Dostavljeni materijalNa ispitivanje su dostavljana tri uzorka perforiranih nosača kablova oznake PNK regal 300, dimenzije 300x50x2000 mm, izrađenih od pocinkovanog lima debljine 0,8 mm. Predmetni nosači kablova predviđeni su za ugradnju na odgovarajuće zidne konzole ili plafonske nosače sa razmakom oslonca od 1000 mm do 1400 mm i u eksploataciji su opterećeni kontinualno po celoj dužini. (JŠ LAB 02: 169-3/08)


2. Zahtev naručioca
Izvršiti ispitivanje uzorka dostavljenih nosača kablova probnim opterećenjem. NAPOMENA: Raspon opterećenja u kome je vršena provera nosača, odgovara opterećenju nosača pri punom kapacitetu različitih prečnika, prema specifikaciji koju je dostavio Naručilac. Ispitani raspon oslonca, definisan je zahtevom naručioca ispitivanja.


3. Rezultati ispitivanja probnim opterećenjem
Dostavljeni uzorci su postavljeni na oslonce širine 40 mm pri čemu nisu bili fiksirani niti na bilo koji drugi način dodatno ukrućeni. Ukupno opterećenje je raspoređeno kontinualno duž nosača pri čemu je svaki uzrok ispitan na međusobnom rastojanju oslonca 1000 mm a zatim i na 1400 mm. Opterećenje je dodavano postepeno do maksimalnog pri čemu je meren ugib na mestu preseka dijagonala osnove nosača kablova. Rezultati ispitivanja nosača kablova PNK regal 300 prikazani su u tabeli 1.

Tabela 1. Rezultati probnog opterećenja nosača kablova PNK regal 300




4. Nalaz
Svi ugibi, izmereni prilikom ispitivanja nosača kablova PNK regal 100 probnim opterećenjem, nalaze se u domenu elastičnih deformacija, odnsno, ni na jednom od ispitanih uzoraka nisu primećene plastične (trajne) deformacije nakon resterećenja.

Beograd, avgust 2008. godine
